鈑金的折彎

偶然間，我去捷甬達的小車間，我看到了一臺沉睡的折彎?rùn)C(jī)。嶄新，上面還有出廠時打的防銹油。與此，突發興趣。與大家聊聊鈑金的折彎工藝和如何測了鈑金是否合格。

折彎工藝：鈑金的折彎，是指改變板材或板件角度的加工。如將板材彎成V形，U形等。一般情況下，鈑金折彎有兩種方法:一種方法是模具折彎，用于結構比較復雜，體積較小、大批量加工的鈑金結構；另一種是折彎?rùn)C(jī)折彎，用于加工結構尺寸比較大的或產量不是太大的鈑金結構。目前我司產品的折彎主要采用折彎?rùn)C(jī)加工。

折彎加工順序的基本原則：由內到外進行折彎；由小到大進行折彎；先折彎特殊形狀，再折彎一般形狀；前工序成型后對后繼工序不產生影響或干涉。折彎半徑

材料彎曲時，其圓角區上，外層收到拉伸，內層則受到壓縮。當材料厚度一定時，內r越小，材料的拉伸和壓縮就越嚴重；當外層圓角的拉伸應力超過材料的極限強度時，就會產生裂縫和折斷，因此，彎曲零件的結構設計，應避免過小的彎曲圓角半徑。常用材料的最小彎曲半徑見下表。

表6-1 常用金屬材料最小折彎半徑列表

彎曲半徑是指彎曲件的內側半徑,t是材料的壁厚。

t為材料壁厚，M為退火狀態，Y為硬狀態，Y2為1/2硬狀態。

鋼板折彎的最小折彎邊尺寸參考表

材料厚度	0.8	1.0	1.2	1.5	2.0	2.5	3
最小折邊	5	6.5（5）	6.5（6）	7（6.5）	9	11	13

對于折邊尺寸要求小于以上規定的零件應另開模加工。

孔、長圓孔離折彎邊最小距離：

如圖1-16所示折彎處孔邊離折線太近，折彎時料無法帶起，產生孔形狀變形；因此，孔邊與折彎線要求大于最小孔邊距X≥t+R。

圖1-16 圓孔距折彎邊最小距離

圓孔距折彎邊最小距離

材料厚度	0.6～0.8	1.0	1.2	1.5	2.0	2.5
最小距離X	1.3	1.5	1.7	2.0	3	3.5

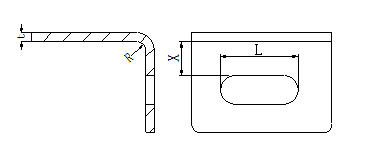

如圖1-17所示長圓孔離折線太近，折彎時料會被帶起，產生孔形狀變形；因此，孔邊與折彎線要求大于最小孔邊距按表1-14。

圖1-17長圓孔距折彎邊最小距離

表6-3 長圓孔距折彎邊最小距離

L	<26	26～50	>50
最小距離X	2t+R	2.5t+R	3t+R

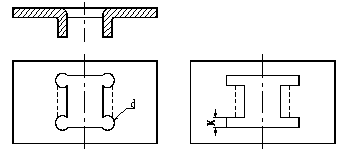

彎曲件的工藝孔、工藝槽和工藝缺口：在折彎加工時，如果彎曲件須將彎邊彎曲到毛坯內邊時，為了避免撕裂和畸變，建議加沖工藝孔、工藝槽或工藝缺口，如圖1-18所示。

工藝孔 工藝缺口

圖 1-18 加沖工藝孔、工藝槽或工藝缺口

工藝孔的直徑≥t；

工藝缺口的寬度≥t，深度≥1.5t

如果我們公司能把這臺折彎?rùn)C(jī)利用起來，那么一定會節省許多鈑金的物料成本。
